Prometheus部署方案

PreviousPrometheus基本架构NextPrometheus的配置与服务发现

Last updated 6 years ago

一.单独部署

  • 二进制安装 各版本下载地址:​

  • Docker运行 运行命令:docker run --name prometheus -d -p 127.0.0.1:9090:9090 prom/prometheus 暴露服务: ​

二.在K8S中部署

如果在Kubernetes中部署Prometheus,可以使用,含exporter、grafana等组件。

安装方式:

kubectl apply \  --filename https://raw.githubusercontent.com/giantswarm/kubernetes-prometheus/master/manifests-all.yaml

卸载方式:

kubectl delete namespace monitoring

该方式为大多数用户和云厂商使用的方式,可以基于Prometheus的服务发现:在annotation中设置prometheus.io/scrape为true,就可以把K8S的所有服务都加入到监控中,但在使用的过程中会有一些问题:

  • 1.如果增加了新的exporter,如nginx-exporter,需要修改prometheus配置并重启

  • 2.服务本身和监控配置没有分离

  • 3.监控集群多实例的状态不好管理

  • 4.报警配置也包含在prometheus的配置中,监控与报警没有分离,添加规则麻烦

以上问题一般的处理方式为:在prometheus上加一个控制台,来动态配置target、报警规则,并向后端server发起修改、重启操作。同时有权限控制、日志审计、整体配置过期时间等功能。

但如果使用了Prometheus Operator,就可以将以上大多数操作抽象为k8s中的资源提交、修改,减少上层封装的工作量。

三.Prometheus Operator部署

Prometheus-Operator是一套为了方便整合prometheus和kubernetes的开源方案,使用Prometheus-Operator可以非常简单的在kubernetes集群中部署Prometheus服务,用户能够使用简单的声明性配置来配置和管理Prometheus实例,这些配置将响应、创建、配置和管理Prometheus监控实例。

  • 目前状态:beta状态,还不够完整,但向后兼容。将成为趋势

  • 前置条件:要求k8s的版本>=1.8.0(应该是因为metric api和CRD支持的限制)

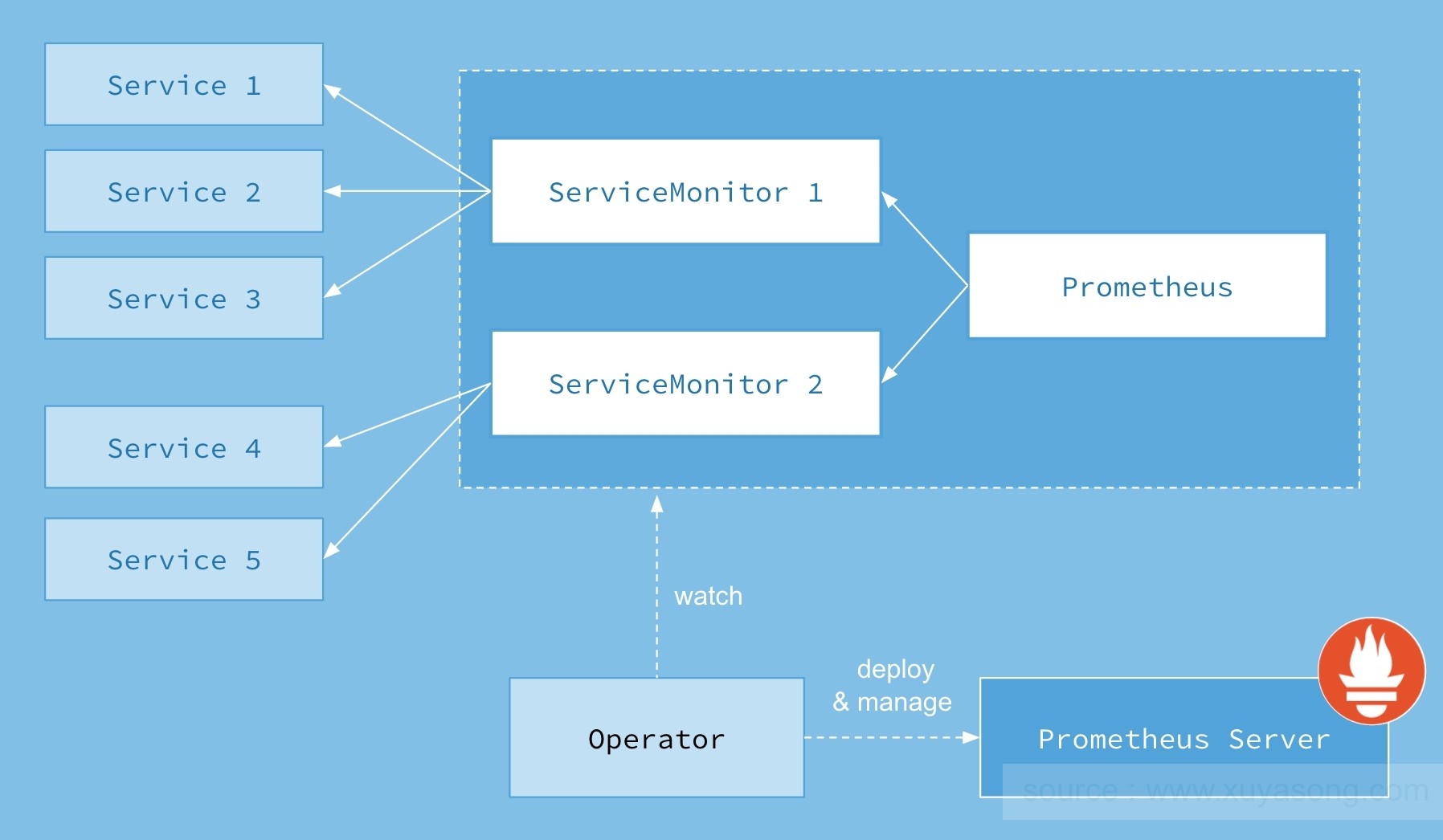

Operator的核心思想是将Prometheus的部署与它监控的对象的配置分离,做到部署与监控对象的配置分离之后,就可以轻松实现动态配置。使用Operator部署了Prometheus之后就可以不用再管Prometheus Server了,以后如果要添加监控对象或者添加告警规则,只需要编写对应的ServiceMonitor和Prometheus资源就可以,不用再重启Prometheus服务,Operator会动态的观察配置的改动,并将其生成为对应的prometheus配置文件其中Operator可以部署、管理Prometheus Service

四种CRD作用如下:

  • Prometheus: 由 Operator 依据一个自定义资源kind: Prometheus类型中,所描述的内容而部署的 Prometheus Server 集群,可以将这个自定义资源看作是一种特别用来管理Prometheus Server的StatefulSets资源。

  • ServiceMonitor: 一个Kubernetes自定义资源(和kind: Prometheus一样是CRD),该资源描述了Prometheus Server的Target列表,Operator 会监听这个资源的变化来动态的更新Prometheus Server的Scrape targets并让prometheus server去reload配置(prometheus有对应reload的http接口/-/reload)。而该资源主要通过Selector来依据 Labels 选取对应的Service的endpoints,并让 Prometheus Server 通过 Service 进行拉取(拉)指标资料(也就是metrics信息),metrics信息要在http的url输出符合metrics格式的信息,ServiceMonitor也可以定义目标的metrics的url。

  • Alertmanager:Prometheus Operator 不只是提供 Prometheus Server 管理与部署,也包含了 AlertManager,并且一样通过一个 kind: Alertmanager 自定义资源来描述信息,再由 Operator 依据描述内容部署 Alertmanager 集群。

  • PrometheusRule:对于Prometheus而言,在原生的管理方式上,我们需要手动创建Prometheus的告警文件,并且通过在Prometheus配置中声明式的加载。而在Prometheus Operator模式中,告警规则也编程一个通过Kubernetes API 声明式创建的一个资源.告警规则创建成功后,通过在Prometheus中使用想servicemonitor那样用ruleSelector通过label匹配选择需要关联的PrometheusRule即可。

安装方式:

  • 创建命名空间:monitoring

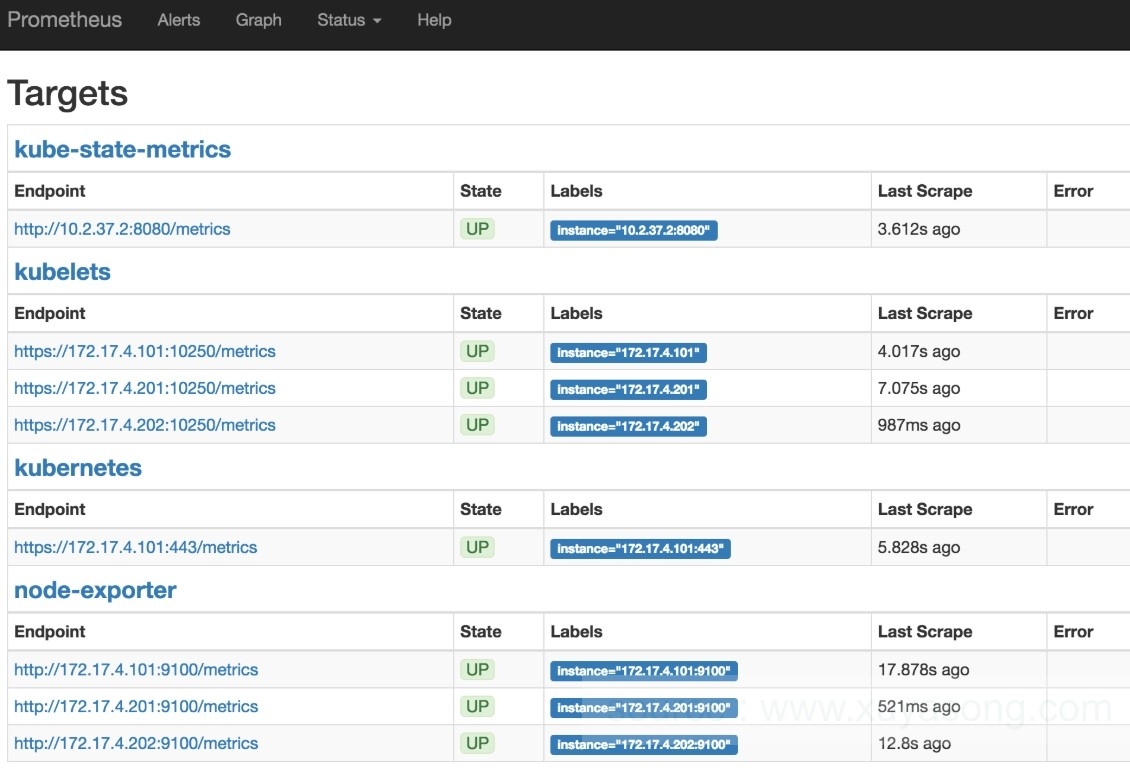

prometheus的target列表:

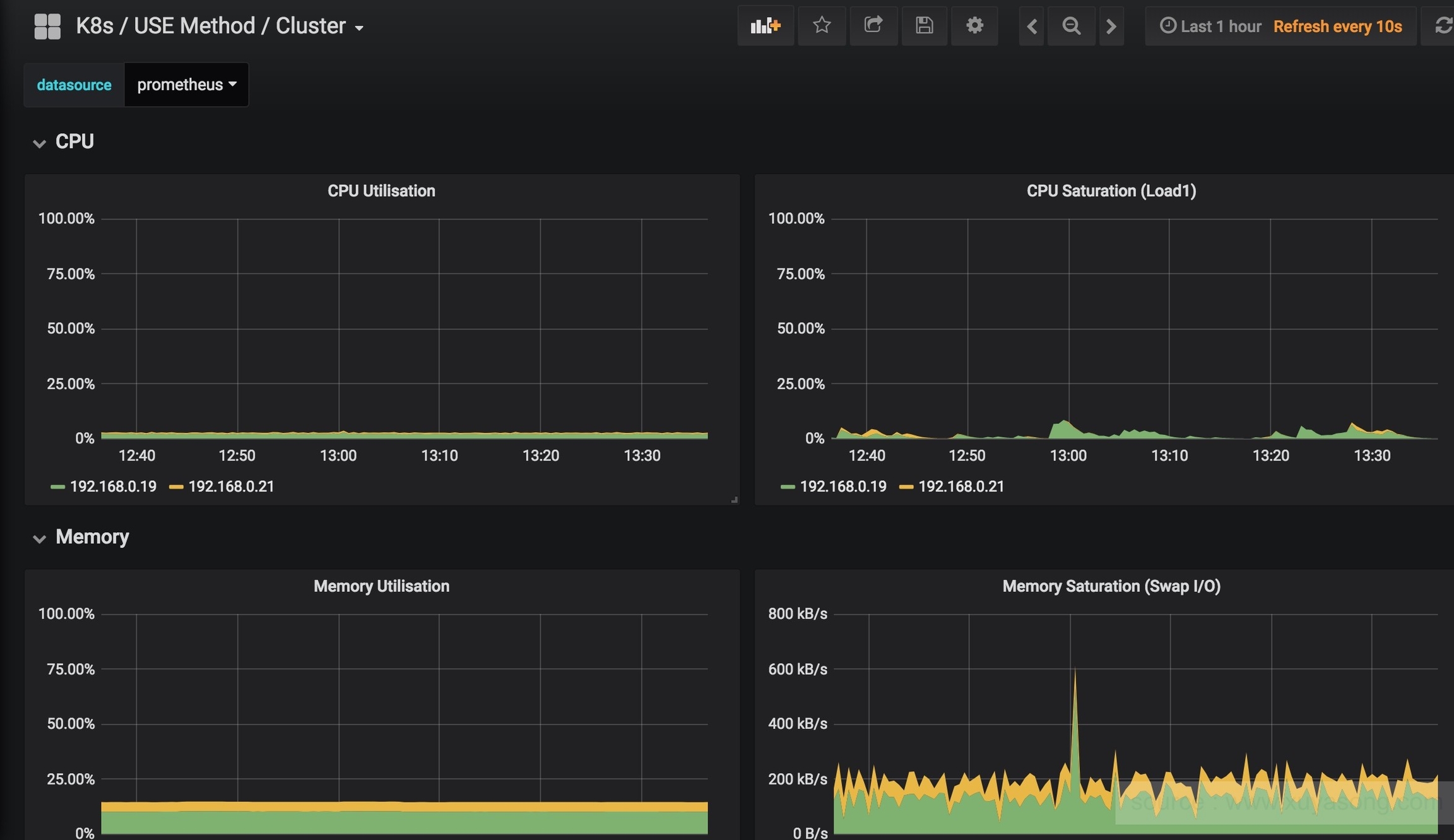

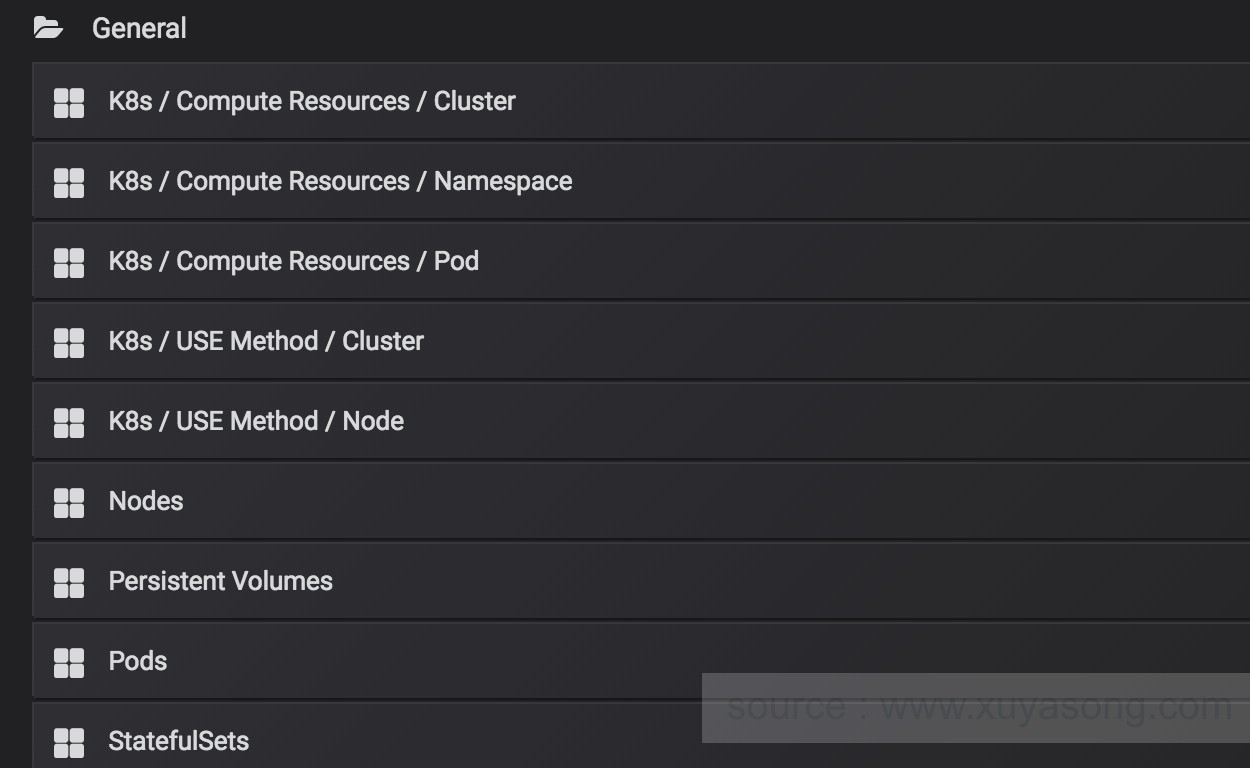

grafana的自带监控图列表:

常见问题:

因为要operator中要支持聚合api,在某些版本的集群上可能需要一些配置,如下:

  • 生成证书

cfssl gencert -ca=/etc/kubernetes/pki/ca.pem -ca-key=/etc/kubernetes/pki/ca-key.pem -config=/etc/kubernetes/pki/ca-config.json -profile=jpaas metrics-server-csr.json | cfssljson -bare metrics-server
​
​
{
  "CN": "aggregator",
  "host": [],
  "key": {
    "algo": "rsa",
    "size": 2048
  },
  "names": [
    {
      "C": "CN",
      "ST": "BeiJing",
      "L": "BeiJing",
      "O": "k8s",
      "OU": "cloudnative"
    }
  ]
}
  • 配置master组件参数,以支持metric-server

vim /etc/systemd/system/kube-apiserver.service
​
--requestheader-client-ca-file=/etc/kubernetes/pki/ca.pem \
--requestheader-allowed-names="aggregator" \
--requestheader-extra-headers-prefix="X-Remote-Extra-" \
--requestheader-group-headers=X-Remote-Group \
--requestheader-username-headers=X-Remote-User \
--proxy-client-cert-file=/etc/kubernetes/pki/metrics-server.pem \
--proxy-client-key-file=/etc/kubernetes/pki/metrics-server-key.pem \
--runtime-config=api/all=true \
--enable-aggregator-routing=true \
​
​
systemctl daemon-reload
systemctl restart kube-apiserver.service
systemctl status kube-apiserver.service
​
​
vim /etc/systemd/system/kube-controller.service
--horizontal-pod-autoscaler-use-rest-clients=true
systemctl daemon-reload
systemctl restart kube-controller.service
systemctl status kube-controller.service
  • 启动成功后,prometheus的target中,kubelet没有值,401报错

vim /etc/systemd/system/kubelet.service
​
--authentication-token-webhook=true
--authorization-mode=Webhook
​
systemctl daemon-reload
​
systemctl restart kubelet.service

参考文档:

官方地址:​

执行yaml文件:​

安装cfssl证书生成工具:​

​​

​​

​
